Disks

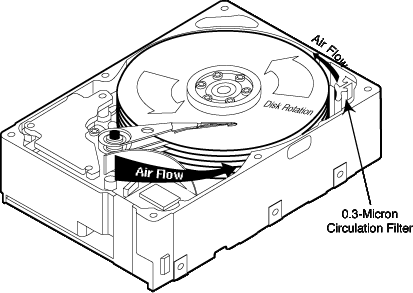

Hier volgen twee plaatjes die de mechanische opbouw van een harddisk wat verduidelijken. Kijken we naar de eerste figuur, dan zien we een disk waarvan de afdekplaat verwijderd is. Duidelijk is te zien de stapel harde schijven op een as. Ook is de arm te zien waarmee de lees/schijfkoppen over de diskoppervlakken worden gestuurd. In de tekening is ook de luchtstroom aangegeven door het disk systeem heen.

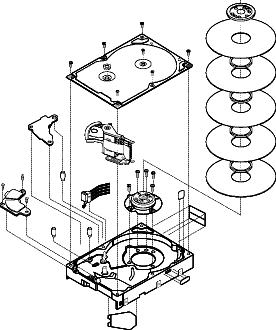

De tweede afbeelding is een zogeheten 'exploded view' van een harde schijf. Hier zien we de eerder genoemde onderdelen weer terug maar nu ruimtelijk gescheiden. Met stippellijnen is de uiteindelijke samenvoeging aangegeven.

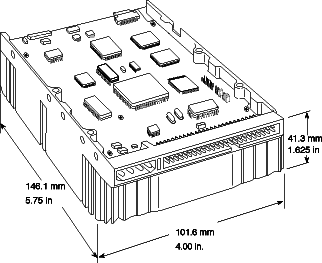

De besturingselectronica is in beide plaatjes buiten beschouwing gelaten en bevindt zich aan de onderkant van de disk-unit. Op deze electronische print bevinden zich ook de aansluitingen voor de voedingsspanningen (5 en 12 volt) en de connector van de interface (IDE of SCSI). In de volgende figuur kijkt men op de printplaat en zijn de voedingsconnector (met 4 pinnen) en de 50-pins SCSI connector te zien.
